Trekke ut et skjema fra enklonet PCBInvolverer omvendt prosjektering, der du analyserer det fysiske styret for å gjenskape kretsdiagrammet. Denne prosessen krever nøye observasjon, komponentidentifikasjon og sporingstilkoblinger. Her er en trinn-for-trinns guide:

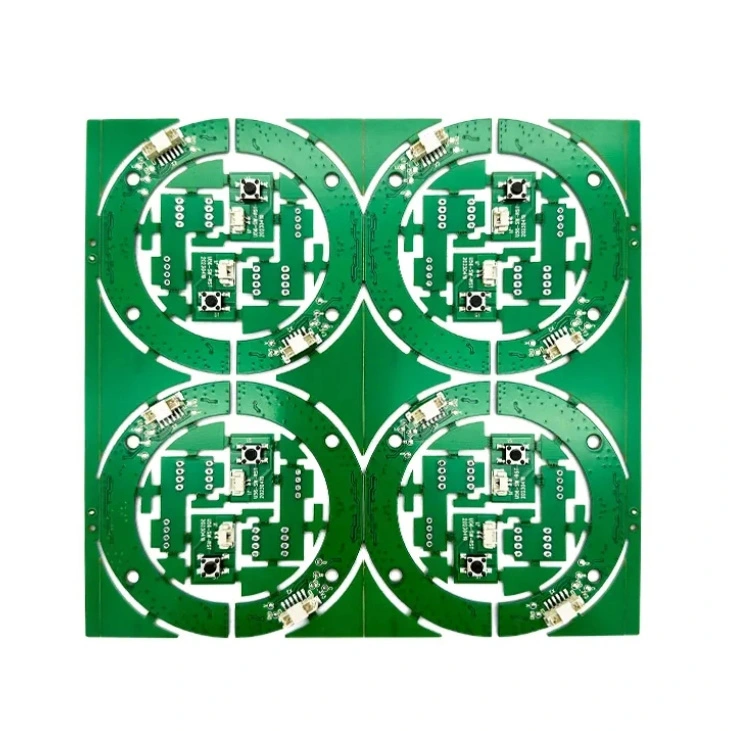

1. Inspiser og dokumentererPCB
- Ta bilder med høy oppløsning: Fang begge sider av PCB for referanse.
-Merk PCB-lag: Kontroller om det er et enkeltlag, dobbeltlag eller flerlagsbrett.
- Identifiser viktige komponenter: Finn IC -er, motstander, kondensatorer, dioder, kontakter osv.
- Kontroller etiketter og markeringer: Noen komponenter har referansedesignatorer trykt på PCB.
2. Desolder og identifiser komponenter
- Desolder -komponenter (om nødvendig): Bruk en varmlufts omarbeidingsstasjon for å fjerne sikker.
- Les IC -delnumre: Slå opp datablad for å forstå pin -konfigurasjoner.
- Mål motstander og kondensatorer: Bruk en multimeter eller LCR -måler for å bestemme verdier.
- Merk hver komponent: Tildel designatorer som R1, C1, U1 for enklere sporing.
3. Spor kretsforbindelsene
- Bruk et multimeter i kontinuitetsmodus: Kontroller elektriske baner mellom komponenter.
- Følg PCB -spor: Bruk en forstørrelse eller mikroskop for detaljert sporing.
- Bruk PCB Design Software: Importer høyoppløselige PCB-bilder til verktøy som KICAD, Altium eller Easyeda for enklere sporing.
- Kontroller skjulte tilkoblinger: Hvis flerlag, kan røntgeninspeksjon være nødvendig for å spore indre lag.
4. Rekonstruere det skjematiske
- Bruk PCB Design Software: Tegn skjemaet i Kicad, Eagle, Altium eller Orcad.
- Arranger komponenter logisk: gruppekraft, signal og bakkeseksjoner ordentlig.
- Bekreft tilkoblinger: Sammenlign med datablad og funksjonelle forventninger.
5. Simulere og bekrefte kretsen
- Bruk simuleringsprogramvare: Verktøy som LTSPICE, Proteus eller Multisim kan bidra til å verifisere kretsatferden.
- Sammenlign med den originale PCB: Test-funksjonaliteten med feilsøking om mulig.
Verktøy kreves:
✔ Multimeter / LCR -meter
✔ Oscilloskop (for signaltesting)
✔ Hot Air Rework Station (for desoldering)
✔ Mikroskop / forstørrelse
✔ PCB Design Software (Kicad, Eagle, Altium)
✔ Røntgenskanner (for flerlagsbrett)
Endelige tanker
Å trekke ut et skjema fra en klonet PCB er en tidkrevende, men oppnåelig prosess hvis den gjøres nøye. Det er avgjørende å respektere lov om åndsverk hvis PCB tilhører en proprietær design. Vil du ha veiledning om en bestemt type PCB eller verktøyanbefalinger?
