Hvordan kan PCB Clone hjelpe deg med å redde et brett med manglende designfiler?

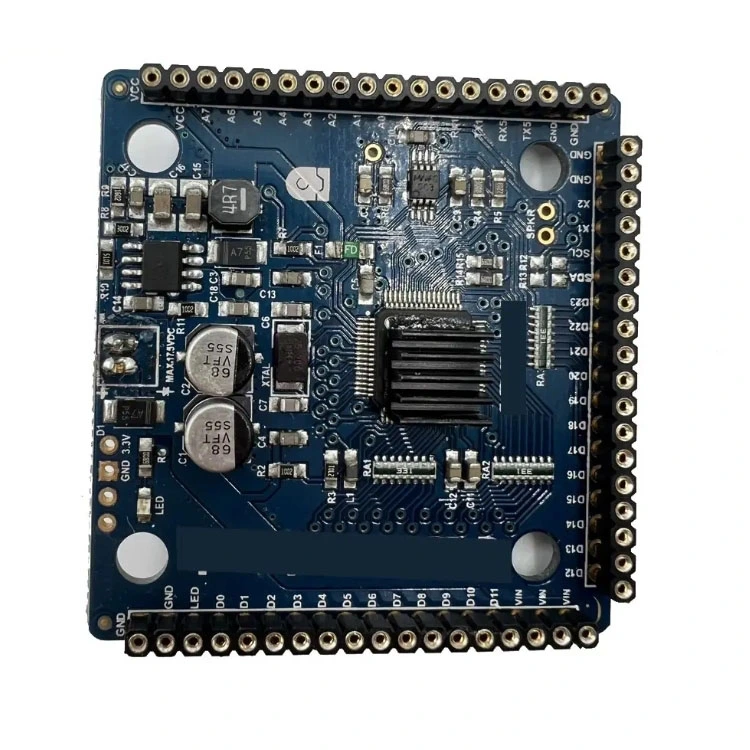

Abstrakt

Når et kritisk elektronisk produkt fortsatt er i bruk, men de originale CAD-dataene er borte, kan et enkelt defekt kort bli til uker med nedetid, dyre redesign-sykluser, eller en kamp etter upålitelige erstatninger. PCB kloner en strukturert revers-engineering-tilnærming som gjenskaper de produksjonsklare dataene til et eksisterende kretskort slik at du kan reprodusere det, reparere det i stor skala eller holde liv i en eldre produktlinje mens du planlegger en langsiktig oppgradering. Denne artikkelen forklarer når kloning er fornuftig, hvilken informasjon du realistisk kan gjenopprette, hvordan du minimerer risiko, og hva en arbeidsflyten for ansvarlig kloning ser ut fra første inspeksjon til endelig validering.

Innholdsfortegnelse

• Oversikt med et blikk
• Hvilke smertepunkter løser PCB-kloning
• Hva PCB-klon egentlig betyr i praksis
• Når kloning er det smarteste alternativet og når det ikke er det
• En praktisk arbeidsflyt for PCB-klon fra start til slutt
• Hvordan beskytte kvalitet og pålitelighet
• Hva driver kostnadene og ledetiden
• Hva du bør forberede før du ber om et tilbud
• Hvordan velge en ansvarlig kloningspartner
• FAQ
• Neste trinn

Oversikt med et blikk

1. Klargjør målet ditt: utskifting, reparasjon av lager, livssyklusforlengelse eller redesign av bro.
2. Bekreft eierskap og tillatelser.
3. Fang opp tavledata: dimensjoner, lag, stable-up-tips og komponentkartlegging.
4. Gjenskap produksjonsfiler og elektriske hensikter: Gerber, drill, netlist, BOM.
5. Prototyp, valider og lås en kontrollert revisjon.
6. Etabler løpende kontroller: innkommende inspeksjon, funksjonstesting og sporbarhet.

Hvilke smertepunkter løser PCB-kloning

De fleste lag bestemmer seg ikke for å klone et brett fordi det høres morsomt ut. De gjør det fordi alternativet er verre. Her er de vanligste situasjonene hvorPCB klonfjerner ekte operasjonssmerter:

• Ingen kildefilerfordi den opprinnelige designeren forlot, data gikk tapt, eller produktet ble anskaffet år senere.
• Utgåtte komponentertvinge deg til å enten redesigne snarest eller kjøpe risikable aksjer i gråmarkedet.
• Feltreparasjonertrenger stabile erstatningsplater, ikke tilfeldige "kompatible" alternativer med ukjente stable-up eller kobbervekter.
• Samsvarspresskrever konsekvent produksjon og dokumentasjon for å bestå revisjoner eller interne kvalitetsporter.
• Tid til å bli friskbetyr mer enn "perfekt moderne design", spesielt for industrielle kontroller og eldre instrumentering.

Hva PCB-klon egentlig betyr i praksis

Folk bruker "kloning" tilfeldig, men i tekniske termer inkluderer det vanligvis tre lag med arbeid:

• Fysisk replikasjongjenskape brettkonturen, monteringshull, koblinger, antall lag og oppstablingsadferd så tett som mulig.
• Elektrisk rekonstruksjonfange opp kobbertilkobling slik at det reproduserte kortet samsvarer med den opprinnelige nettliste-intensjonen.
• Komponentgjenopprettingidentifisere deler, fotspor, verdier, alternativer og monteringsnotater slik at brettet kan bygges konsekvent.

Leveransene inkluderer ofte produksjonsklare utganger som Gerber- eller ODB++-data, borefiler, pick-and-place-data når det er mulig, en materialliste, og en verifisert nettliste. Hvis målet ditt er langsiktig vedlikehold, ber mange team også om et rekonstruert skjema, slik at fremtidig feilsøking ikke er avhengig av gjetting.

Når kloning er det smarteste alternativet og når det ikke er det

Kloning er et verktøy, ikke en standard. Bruk den når den samsvarer med din risikoprofil og tidslinje.

En praktisk arbeidsflyt for PCB-klon fra start til slutt

En pålitelig klone er resultatet av disiplinerte trinn, ikke en eneste skanning. Nedenfor er en arbeidsflyt som ingeniørteam vanligvis bruker for å redusere overraskelser.

• Trinn 1: Inntak og måldefinisjon
  • Bekreft hva "suksess" betyr: eksakt erstatning, form-tilpass-funksjon eller funksjonell-ekvivalent med alternativer.
  • Samle kontekst: driftsmiljø, feilmodus, forventet volum og tidslinje.
• Trinn 2: Ikke-destruktiv inspeksjon
  • Mål omriss, hullplasseringer, koblingsnøkler og mekaniske begrensninger.
  • Identifiser lagindikatorer og produksjonsfunksjoner som impedansspor, viatyper og kobberstøp.
• Trinn 3: Datafangst for kobber og lag
  • Høyoppløselig bildebehandling for topp- og bunnlag for å kartlegge spor og referansedesignatorer.
  • Kontrollert lagavsløring når det er nødvendig for flerlagstavler, utført nøye for å bevare troskapen.
• Trinn 4: Komponentidentifikasjon og stykklisterekonstruksjon
  • Krysssjekk merkinger, pakker og verdier; bekrefte polariteter og pin-1-retning.
  • Definer godkjente alternativer for å forhindre fremtidige mangler.
• Trinn 5: Gjenskap produksjonsutganger
  • Generer layoutfiler og produksjonsdata, inkludert bore- og loddemaskedefinisjoner.
  • Trekk ut tilkobling og kjør nettlistekonsistenssjekker mot det gjenvunnede kobberet.
• Trinn 6: Prototypebygging og validering
  • Bygg prototyper under kontrollerte prosessparametere.
  • Utfør elektriske tester som kontinuitet, impedanskontroller når det er relevant, og funksjonsverifisering i det virkelige systemet.
• Trinn 7: Revisjonslås og dokumentasjon
  • Frys en revisjonsbar revisjon med endringslogger og testposter.
  • Lag servicevennlige utganger hvis du planlegger å vedlikeholde produktet i årevis.

Hvordan beskytte kvalitet og pålitelighet

Den største frykten kundene har er enkel: "Vil det klonede tavlen oppføre seg nøyaktig som originalen, og vil det fortsette å oppføre seg slik etter utplasseringen?" Du kan redusere denne risikoen ved å behandle kloning som et kontrollert ingeniørprosjekt.

• Stable opp disiplinrepliker lagantall, kobbertykkelse, dielektrisk oppførsel og kontrollerte impedansstrukturer når de er tilstede.
• Koblingsnøyaktighetmekanisk misforhold er en rask måte å mislykkes på, selv om kretsen er riktig.
• Komponentens autentisitetetablere sporbar kilde og unngå ukjente forsyningskanaler for kritiske IC-er.
• Test strategidefinere en testplan utover «det slår på», inkludert belastningsforhold, termisk oppførsel og kanttilfeller.
• Prosesskontrollspesifisere loddeprofiler, inspeksjonsstandarder og akseptkriterier fra begynnelsen.

Hva driver kostnadene og ledetiden

Prisene varierer fordi kompleksiteten varierer. I stedet for å gjette, fokuser på spakene som betyr noe:

• Antall lag og tetthetflere lag og komponenter med fine tonehøyder øker rekonstruksjonsarbeidet.
• Styrets tilstandbrente, korroderte eller fysisk modifiserte tavler reduserer gjenvinnbare detaljer.
• Tilgjengelighet av delerutgåtte eller vanskelige å identifisere komponenter legger til tid for innkjøp og validering.
• Dokumentasjonsnivå forespurten fullstendig skjematisk rekonstruksjon tar lengre tid enn en form-tilpass-funksjon klon.
• Valideringsforventningerfunksjonell testing i ditt virkelige system er forskjellen mellom "ser lik ut" og "fungerer pålitelig."

Hva du bør forberede før du ber om et tilbud

Du vil få en raskere, mer nøyaktig plan hvis du utarbeider en liten pakke med informasjon. Bruk denne sjekklisten.

• I det minste2 arbeidsprøvernår det er mulig, pluss 1 mislykket prøve hvis du ønsker feilanalyse.
• Bilder av brettet installert i produktet for å bekrefte mekaniske begrensninger og koblingsorientering.
• Målmengden din og om du trenger løpende forsyning eller en engangsbatch.
• Alle kjente driftsforhold: temperaturområde, vibrasjon, fuktighet, driftssyklus, lastprofiler.
• Eventuelle ledetråder du fortsatt har: delvise Gerbers, PDF-er, gamle stykklisteeksporter, silketrykknotater eller testprosedyrer.
• Avklaring om fastvare og programmerte deler: har du binærfiler, nøkler eller programmeringsmetoden?

Hvordan velge en ansvarlig kloningspartner

Du kjøper ikke bare et brett. Du kjøper tillit til at reproduksjonen er kontrollert, dokumentert og repeterbar. Her er hva du skal se etter i et leverandørforhold:

• Klare grenser for lovlighet og tillatelseren seriøs leverandør vil spørre om eierskap og autorisert bruk.
• Ingeniørkommunikasjondu skal kunne diskutere oppstabling, alternativer og testmetoder i klarspråk.
• Verifiseringstankegangse etter nettlistesjekker, prototypevalidering og sporbare anskaffelser.
• Revisjonskontrolldet klonede designet bør ha en definert versjon slik at fremtidige batcher forblir konsistente.

PåShenzhen Greeting Electronics Co., Ltd., team nærmer seg vanligvis kloning som et teknisk kontinuitetsprosjekt: klargjør mål, gjenopprett kritiske produksjonsdata, valider prototyper under reelle forhold, og lås deretter en stabil revisjon for gjentatt produksjon. Hvis du trenger en broløsning mens du planlegger et redesign, kan en kontrollert klone kjøpe deg tid uten å ofre påliteligheten.

FAQ

Kan en PCB-klon være identisk med originalkortet

Det kan være ekvivalent med formtilpasning og ofte ekstremt nært, men "identisk" avhenger av hva du mener. Mekaniske dimensjoner og tilkobling kan vanligvis matches veldig godt. Nøyaktig materialadferd, proprietære komponenter og fastvaredetaljer kan kreve ekstra arbeid eller kan være umulig gjenskape uten de originale dataene.

Trenger jeg flere prøver

Flere prøver reduserer risikoen fordi ingeniører kan sammenligne merkinger, bekrefte tvetydige spor og unngå å kopiere en tavle som allerede er modifisert eller reparert. Hvis du bare har ett utvalg, kan du forvente flere valideringstrinn og en mer konservativ tidslinje.

Hva om noen komponenter ikke lenger er tilgjengelige

En praktisk kloneplan inkluderer ofte komponentalternativer. Nøkkelen er å validere at alternativene samsvarer med de elektriske kravene og passer til fotavtrykket, Bekreft deretter atferd gjennom testing under din virkelige belastning og miljø.

Vil kloning løse fastvare og programmering

Kloning av PCB-en gjenskaper ikke automatisk låst fastvare. Hvis kortet inneholder programmerte mikrokontrollere, sikre elementer eller kryptert minne, du kan trenge de originale binære filene, en lovlig programmeringsmetode eller en autorisert reservedelsstrategi.

Hvordan reduserer jeg sjansen for feltfeil

Be om en valideringsplan og betrakt prototyper som obligatoriske for oppdragskritiske systemer. Definer akseptkriterier, inkluderer funksjonelle tester som etterligner ekte driftsforhold, og låse en revisjon med sporbare anskaffelses- og inspeksjonsstandarder.

Neste trinn

Hvis du har å gjøre med manglende filer, sourcing i slutten av livet eller akutt nedetid, en godt administrertPCB klonprosjekt kan gi deg en stabil, testverifisert vei tilbake til produksjon. Del tavlebildene dine, målmengde og systemkontekst, og be om en praktisk gjenopprettingsplan som inkluderer validering og revisjonskontroll.
